उत्पाद विवरण:
|
| मॉडल: | 560डी-30/35 | सीट: | सिरेमिक, एसआईसी, टीसी |
|---|---|---|---|
| शकल: | वीआईटी एसआईसी एसआईसी | प्रयोग: | संतुलित |
| कीवर्ड: | पंप सील | धातु के भाग: | एसएस304, एसएस316 |
| पंप सील: | डबल एंड सील | ||
| प्रमुखता देना: | YUEMI संतुलित यांत्रिक सील,560d30/35 संतुलित यांत्रिक सील |
||
| शाफ्ट व्यास | 13... 50 मिमी (0.51"... 1.96") |
| दबाव | d ≤19 मिमीः 2 बार (29 PSI), d ≥ 20 मिमीः 3 बार (44 PSI), वैक्यूम... 0.1 बार (1.45 PSI) |
| तापमान | -20 °C... +70 °C (-4 °F... 158 °F) |
| स्लाइडिंग वेग | 5 मी/सेकंड (16 फीट/सेकंड) |
| अक्षीय आंदोलन | ±1.0 मिमी |
| सील चेहरा | कार्बन ग्राफाइट राल से सना हुआ (बी), सिलिकॉन कार्बाइड (Q1, Q2) |
| सीट | एल्यूमीनियम ऑक्साइड (V), सिलिकॉन कार्बाइड (Q1, Q2) |
| इलास्टोमर | एनबीआर (पी) |
| धातु के भाग | सीआरएनआई स्टील (एफ) |

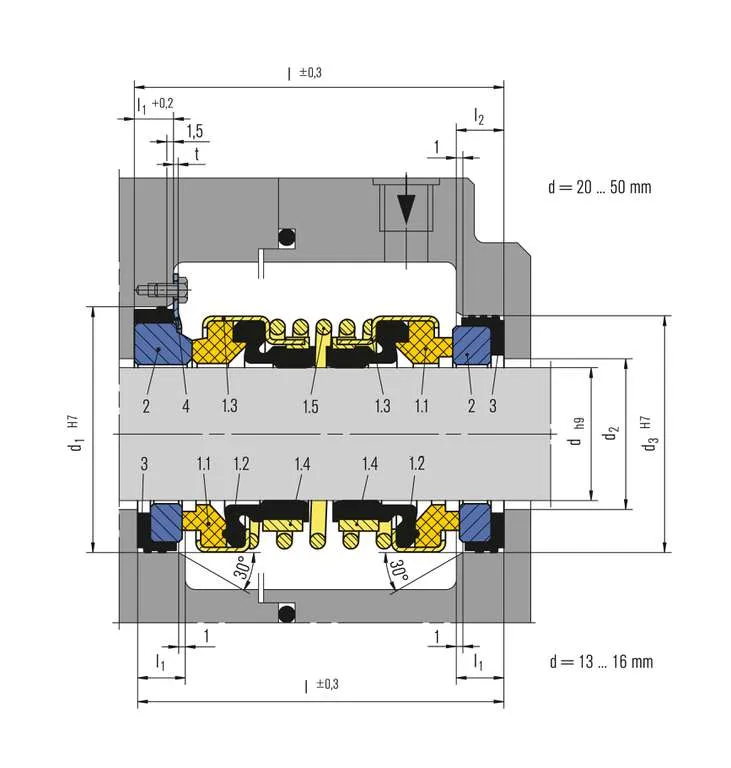

| पद | विवरण |
|---|---|
| 1.1 | सील का चेहरा |
| 1.2 | बेलोस |
| 1.3 | स्प्रिंग कॉलर |
| 1.4 | ड्राइव कॉलर |
| 1.5 | वसंत |
| 2 | सीट |
| 3 | कोने की आस्तीन |
| 4 | वाशर |
| d | d1 | d2 | d3 | d4 | d5 | मैं | l1 | l2 | l3 |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 25 | 17 | 25 | - | - | 36 | 5 | - | - |
| 14 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 15 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 16 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 20 | 44 | 23 | 38 | 60 | 72 | 49 | 7 | 7 | 1.0 |
| 25 | 50 | 28 | 44 | 60 | 72 | 51 | 7 | 7 | 1.0 |
| 30 | 57 | 33 | 50 | 70 | 82 | 59 | 9 | 8 | 1.0 |
| 35 | 64 | 38 | 58 | 80 | 94 | 61 | 9 | 9 | 1.2 |
| 40 | 70 | 43 | 64 | 85 | 100 | 64.5 | 11 | 9 | 1.2 |
| 45 | 70 | 48 | 66 | 90 | 105 | 65 | 10 | 9 | 1.0 |
| 50 | 80 | 53 | 72 | 95 | 109 | 69.5 | 10 | 9 | 1.2 |
