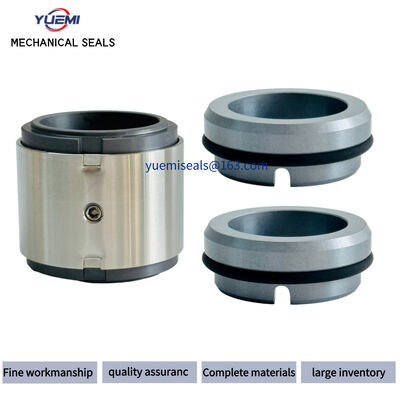

उत्पाद विवरण:
|
| फ्रैंकलिन पंप सील: | मोटर सील | प्रकार: | सिंगल स्प्रिंग, मल्टी-स्प्रिंग |
|---|---|---|---|
| मुख्य शब्द: | यांत्रिक मुहर | ओईएम: | रात का खाना |
| स्थिर अंगूठी: | टीसी, सिलिकॉन कार्बाइड | के लिये: | ऑटोमोटिव सील |
| रोटरी रिंग: | कार्बन, सिलिकॉन कार्बाइड, टीसी | ||
| प्रमुखता देना: | M74 रासायनिक पंप सील,M74D रासायनिक पंप सील,एकल वसंत रासायनिक पंप सील |
||
साधारण शाफ्ट के लिए
दोहरी सील
असंतुलित
घुमावदार कई वसंत
घूर्णन की दिशा से स्वतंत्र
M7 रेंज पर आधारित सील अवधारणा
पंपिंग स्क्रू के साथ उपलब्ध संस्करण (M74F-D)
हमारे मैकेनिकल सील मॉडल M74D BG M74D की जगह ले सकता है, जिसका व्यापक रूप से औद्योगिक पंपों के लिए उपयोग किया जाता है।
सामान्य सामग्री संयोजन में SIC/RESIN CARBON/NBR/SS304,sic/sic/nbr/ss304,tc/tc/nbr/ss316 आदि शामिल हैं।
हम ग्राहकों की आवश्यकताओं के अनुसार भी बदलाव कर सकते हैं या ग्राहकों की जरूरतों को पूरा करने के लिए पूरी तरह से नए प्रकार की यांत्रिक सील डिजाइन कर सकते हैं।
| ओ-रिंग मैकेनिकल सीरीज परिचालन की स्थितिः तापमानः -20oC+180oC दबावः≤2.5MPa गतिः≤15m/s सीट का प्रकारः मानकः YMG92 वैकल्पिकः YMG9,YMG4,YMG6 |
सामग्रीः स्थिर अंगूठीःV1,Q2,Q1,U2,B,A रोटरी रिंगःB,A,Q1,Q2,U2 द्वितीयक मुहरःP,E,V,M1,M2 स्प्रिंग्स और धातु भागः F,G,M |
| 1आवेदनःआवेदनःसाफ पानी,गंदगी का पानी,तेल और अन्य मध्यम संक्षारक तरल पदार्थ। | |
| सील का आकार d(mm) |
d3 | d6 | d7 | d8 | l1 | l3 | l8 | l9 | एमएक्स |
| 18 | 33 | 27 | 33 | 3 | 61.0 | 38 | 19.5 | 11.5 | एम5 |
| 20 | 35 | 29 | 35 | 3 | 61.0 | 38 | 19.5 | 11.5 | एम5 |
| 22 | 37 | 31 | 37 | 3 | 61.0 | 38 | 19.5 | 11.5 | एम5 |
| 24 | 39 | 33 | 39 | 3 | 61.0 | 38 | 19.5 | 11.5 | एम5 |
| 25 | 40 | 34 | 40 | 3 | 61.0 | 38 | 19.5 | 11.5 | एम5 |
| 28 | 43 | 37 | 43 | 3 | 62.0 | 39 | 19.5 | 11.5 | एम6 |
| 30 | 45 | 39 | 45 | 3 | 62.0 | 39 | 19.5 | 11.5 | एम6 |
| 32 | 47 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | एम6 |
| 33 | 48 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | एम6 |
| 35 | 50 | 44 | 50 | 3 | 62.0 | 39 | 19.5 | 11.5 | एम6 |
| 38 | 55 | 49 | 56 | 4 | 69.0 | 41 | 22.0 | 14.0 | एम6 |
| 40 | 57 | 51 | 58 | 4 | 70.0 | 42 | 22.0 | 14.0 | एम6 |
| 43 | 60 | 54 | 61 | 4 | 70.0 | 42 | 22.0 | 14.0 | एम6 |
| 45 | 62 | 56 | 63 | 4 | 70.0 | 42 | 22.0 | 14.0 | एम6 |
| 48 | 65 | 59 | 66 | 4 | 70.0 | 42 | 22.0 | 14.0 | एम6 |
| 50 | 67 | 62 | 70 | 4 | 73.0 | 43 | 23.0 | 15.0 | एम6 |
| 53 | 70 | 65 | 73 | 4 | 73.0 | 43 | 23.0 | 15.0 | एम6 |
| 55 | 72 | 67 | 75 | 4 | 73.0 | 43 | 23.0 | 15.0 | एम8 |
| 58 | 79 | 70 | 78 | 4 | 86.0 | 56 | 23.0 | 15.0 | एम8 |
| 60 | 81 | 72 | 80 | 4 | 86.0 | 56 | 23.0 | 15.0 | एम8 |
| 63 | 84 | 75 | 83 | 4 | 85.0 | 55 | 23.0 | 15.0 | एम8 |
| 65 | 86 | 77 | 85 | 4 | 85.0 | 55 | 23.0 | 15.0 | एम8 |
| 68 | 89 | 81 | 90 | 4 | 91.0 | 55 | 26.0 | 18.0 | एम8 |
| 70 | 91 | 83 | 92 | 4 | 92.0 | 56 | 26.0 | 18.0 | एम8 |
| 75 | 99 | 88 | 97 | 4 | 92.0 | 56 | 26.0 | 18.0 | एम8 |
| 80 | 104 | 95 | 105 | 4 | 92.5 | 56 | 26.2 | 18.2 | एम8 |
| 85 | 109 | 100 | 110 | 4 | 92.5 | 56 | 26.2 | 18.2 | एम8 |
| 90 | 114 | 105 | 115 | 4 | 92.5 | 56 | 26.2 | 18.2 | एम8 |
| 95 | 119 | 110 | 120 | 4 | 90.5 | 56 | 25.2 | 17.2 | एम8 |
| 100 | 124 | 115 | 125 | 4 | 90.5 | 56 | 25.2 | 17.2 | एम8 |
