उत्पाद विवरण:
|
| tramark: | युमी | कार्य: | पानी का पम्प |
|---|---|---|---|
| प्रयोग: | असंतुलित | शाफ्ट परिधि: | 156-8मिमी~50मिमी |
| द्वितीयक सीलिंग: | एसआईसी सीए | मानक या अमानक: | मानक |
| कीवर्ड: | पंप सील | प्रकार: | सिंगल स्प्रिंग |
| शैली: | यांत्रिक मुहर | ||
| प्रमुखता देना: | असंतुलित विलो पंप मैकेनिकल सील,156 विलो पंप मैकेनिकल सील,OEM विलो पंप सील |
||
| मॉडल | d1 ((मिमी) | d2 | d6 | d7 | l1 | 13 | |
|
१५६-८ १५६-९ 156-10 १५६-११ १५६-१२ 156-13 156-14 १५६-१५ 156-16 156-17 156-18 156-19 |
8 6 10 11 12 13 14 15 16 17 18 19 |
16.0 18.0 20.0 20.0 22.5 22.5 24.5 24.5 28.5 28.5 31.5 31.5 |
13 16 16 16 17 17 21 21 22 22 25 25 |
18/21 21 22/24 24 26 26 28/30 28/30 32 32 35 35 |
18 23 23 23 24 24 25 25 27 27 29 29 |
5/6 6 6.5 7 7 7 7 7 8 8 8 8 |
|
१५६-२० १५६-२२ 156-25 १५६-२८ 156-30 156-32 १५६-३५ 156-38 १५६-४० १५६-४५ 156-50 |
20 22 25 28 30 32 35 38 40 45 50 |
31.5 34.5 37.5 40.5 44.5 47.5 50.5 55.0 56.5 61.5 66.5 |
27 29 32 34 38 40 44 46 48 52 58 |
38 40 44 46 50 54 58 60 64 66 72 |
31 32 33 34 35 37 40 42 43 45 47 |
8 8 6 9 9 9 10 10 10 10 10 |

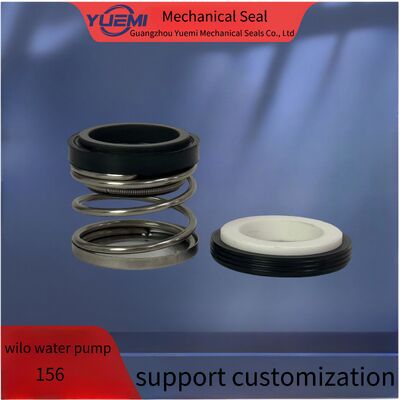

सामान्य यांत्रिक सील प्रकार YM156 कम शुल्क अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें आसान स्थापना और अच्छी प्रदर्शन विशेषताएं हैं। इसका व्यापक रूप से पानी और अपशिष्ट जल प्रौद्योगिकी में उपयोग किया जाता है,सर्कुलेशन पंप, कम ड्यूटी वाले पानी के पंप और हीटिंग सिस्टम
अक्षीय लचीलापन बनाए रखने और सीलिंग प्रदर्शन को बढ़ाने के लिए अंतर्निहित गार्टर स्प्रिंग के साथ माध्यमिक सील
ए3 प्रकारों में उपलब्ध, प्रत्येक एक अलग इम्पेलर कनेक्शन के साथ,आसान स्थापना और प्रतिस्थापन
एकल स्प्रिंग, एकल सील
तकनीकी मापदंड
| तापमान | -30°C~+200°C |
| दबाव | ≤2Mp a |
| गति | ≤10m/s |
| मध्यम | जल |
सामग्री
| रोटरी रिंग |
SiC/VIT |
| स्थिर अंगूठी |
SiC/VIT |
| वसंत | SUS304/SUS316 |
| स्थिर सीट | SUS304/SUS316 |
| द्वितीयक मुहर |
Fkm/EPDM |
| रोटरी रिंग धारक | SUS304/SUS316 |
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
