उत्पाद विवरण:
|
| tramark: | युमी | कार्य: | पानी का पम्प |
|---|---|---|---|
| प्रयोग: | असंतुलित | शाफ्ट परिधि: | 20मिमी~130मिमी |
| द्वितीयक सीलिंग: | FKM SIC SIC SIC | मानक या अमानक: | मानक |
| कीवर्ड: | पंप सील | प्रकार: | सिंगल स्प्रिंग |
| शैली: | यांत्रिक मुहर | परिचालन तापमान: | 180°C तक |
| द्रव अनुकूलता: | जल, तेल, रसायन | आवेदन: | पंप, मिक्सर, हलचल करने वाले |
| सामग्री: | कार्बन, स्टेनलेस स्टील | शाफ्ट परिधि: | 20मिमी~130मिमी |
| विशेषताएं: | एकल या दोहरी सील, संतुलित या असंतुलित | गति सीमा: | ≤20 मी |
| वसंत सामग्री: | स्टेनलेस स्टील | सील का प्रकार: | यांत्रिक |
| चेहरा सामग्री: | कार्बन, सिलिकॉन कार्बाइड | ||
| प्रमुखता देना: | मध्यम आकार के केन्द्रापसारक पंप यांत्रिक सील,GB103 केन्द्रापसारक पंप यांत्रिक सील,GB103 पानी के पंप के लिए यांत्रिक सील |
||

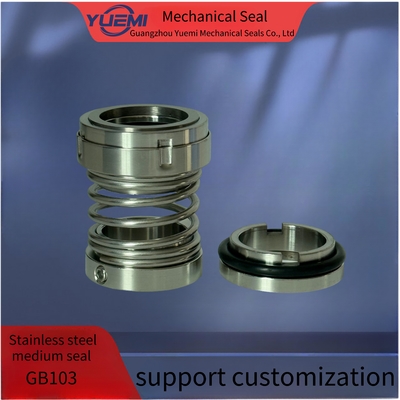

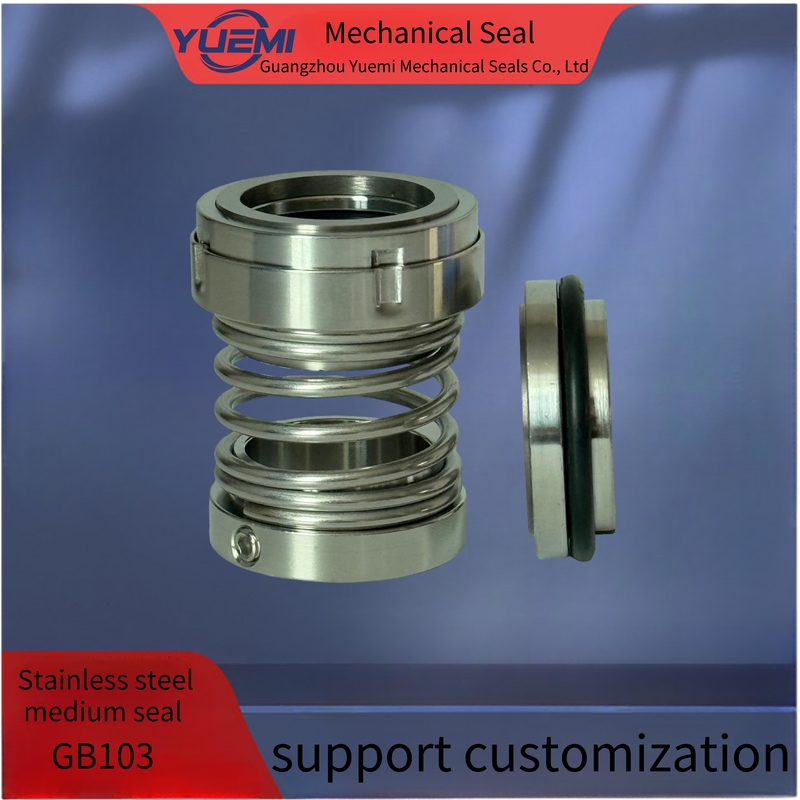

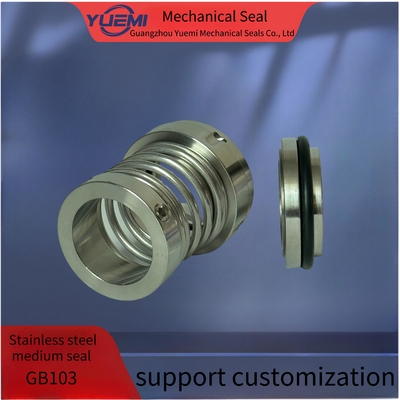

रासायनिक जल पंपों और कागज उद्योग के लिए स्टेनलेस स्टील के मध्यम आकार के यांत्रिक सील GB103
मानक असंतुलित यांत्रिक सील विभिन्न प्रकार की सामग्री और चेहरे के संयोजन के साथ जो DIN 24960, ISO 3069, GB6556 मानकों के अनुरूप है,आमतौर पर उद्योग की आवश्यकताओं को पूरा करने के लिए प्रक्रिया पंपों में प्रयोग किया जाता है.
सील कक्ष में दबावः≤1MPa
सील कक्ष में तापमानः
-45°C से 180°C तक
-25°C~220°C (("वी"रिंग)
रैखिक वेगः≤20m/सेक
मध्यमःपानी,तेल आदि मध्यम क्षारीय और मध्यम से नीचे
| प्रजाति | d1 | d3 | d6 | d7 | L | L1 | L3 |
| h6 | H11 | H8 | |||||
| 103-20 | 20 | 37 | 30.5 | 40 | 63 | 58 | 44 |
| 103-22 | 22 | 39 | 32.5 | 42 | 67 | 62 | 48 |
| 103-25 | 25 | 42 | 35.5 | 45 | 67 | 62 | 48 |
| १०३-२८ | 28 | 45 | 38.5 | 48 | 69 | 64 | 50 |
| 103-30 | 30 | 52 | 40.5 | 50 | 75 | 70 | 56 |
| 103-35 | 35 | 57 | 45.5 | 55 | 79 | 74 | 60 |
| 103-40 | 40 | 62 | 50.5 | 60 | 83 | 78 | 64 |
| 103.45 | 45 | 67 | 55.5 | 65 | 90 | 85 | 71 |
| 103-50 | 50 | 72 | 60.5 | 70 | 94 | 89 | 75 |
| 103-55 | 55 | 77 | 65.5 | 75 | 96 | 91 | 77 |
| 103-60 | 60 | 82 | 70.5 | 80 | 96 | 91 | 77 |
| 103-65 | 65 | 92 | 80.5 | 90 | 111 | 106 | 89 |
| १०३-७० | 70 | 97 | 85.5 | 97 | 116 | 110 | 91 |
| १०३-७५ | 75 | 102 | 90.5 | 102 | 116 | 110 | 91 |
| 103-80 | 80 | 107 | 95.5 | 107 | 123 | 117 | 98 |
| 103-85 | 85 | 112 | 100.5 | 112 | 125 | 119 | 100 |
| 103-90 | 90 | 117 | 105.5 | 117 | 126 | 120 | 101 |
| 103-95 | 95 | 122 | 110.5 | 122 | 126 | 120 | 101 |
| 103-100 | 100 | 127 | 115.5 | 127 | 126 | 120 | 101 |
| १०३-११० | 110 | 141 | 130.5 | 142 | 153 | 147 | 126 |
| 103-120 | 120 | 151 | 140.5 | 152 | 153 | 147 | 126 |
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
