उत्पाद विवरण:
|
| tramark: | युमी | कार्य: | पानी का पम्प |
|---|---|---|---|
| प्रयोग: | असंतुलित | शाफ्ट परिधि: | 25मिमी~130मिमी |
| द्वितीयक सीलिंग: | FKM SIC SIC SIC | मानक या अमानक: | मानक |
| कीवर्ड: | पंप सील | प्रकार: | सिंगल स्प्रिंग |
| शैली: | यांत्रिक मुहर | ||
| प्रमुखता देना: | OEM मध्यम यांत्रिक सील,GB104 मध्यम यांत्रिक सील,OEM सीसी मैकेनिकल सील |
||

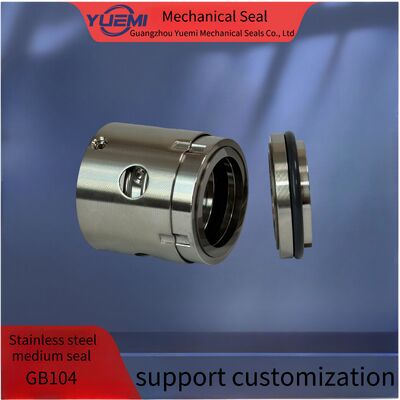

रासायनिक जल पंपों और कागज उद्योग के लिए स्टेनलेस स्टील के मध्यम आकार के यांत्रिक सील GB104
एकल सील / असंतुलित / ड्राइव करने के लिए ड्राइविंग आस्तीन / रोटेशन की दिशा से स्वतंत्र
यह श्रृंखला यांत्रिक सील स्प्रिंग के लिए विशिष्ट है, विभिन्न सामग्रियों और चेहरे के संयोजन के साथ,
विभिन्न आवश्यकताएं।
सील करने के लिए माध्यमः पानी, तेल, मध्यम संक्षारण तरल पदार्थ और ठोस कण सहित अन्य माध्यम
सील कक्ष में दबावः ≤1.0MPa
घूर्णन गतिः ≤3000r/min
(रैखिक वेगः≤20m/सेक)
सील हैमर में तापमानः 0°C~ +180°C ((FPM)
-30°C~+120°C ((एनबीआर) -40°C~+230°C ((ईपीआर)
-40°C~+230°C ((PTFE) -40°C~+230°C ((PTFE कवर रबर)
JB/T 1472-94 मानक को पूरा करें
| SPECI |
d H6 |
d1
|
डी1 H11 |
डी2 H8 |
L |
L1 ±0.5 |
L2 ±0.5 |
L3 |
| १०४-२५ | 25 | 42 | 35.5 | 45 | 62 | 43 | 14 | 14 |
| १०४-२८ | 28 | 45 | 38.5 | 48 | 63 | 44 | 14 | 15 |
| १०४-३० | 30 | 52 | 40.5 | 50 | 68 | 49 | 14 | 15 |
| १०४-३५ | 35 | 57 | 45.5 | 55 | 70 | 51 | 14 | 17 |
| १०४-४० | 40 | 62 | 50.5 | 60 | 73 | 54 | 14 | 20 |
| 104-45 | 45 | 67 | 55.5 | 65 | 79 | 60 | 14 | 25 |
| 104-50 | 50 | 72 | 60.5 | 70 | 82 | 63 | 14 | 28 |
| 104-55 | 55 | 77 | 65.5 | 75 | 84 | 65 | 14 | 30 |
| 104-60 | 60 | 82 | 70.5 | 80 | 84 | 65 | 14 | 30 |
| 104-65 | 65 | 92 | 80.5 | 90 | 96 | 74 | 17 | 35 |
| 104-70 | 70 | 97 | 85.5 | 97 | 101 | 76 | 19 | 37 |
| 104-75 | 75 | 102 | 90.5 | 102 | 101 | 76 | 19 | 37 |
| 104-80 | 80 | 107 | 95.5 | 107 | 106 | 81 | 19 | 42 |
| १०४-८५ | 85 | 112 | 100.5 | 112 | 107 | 82 | 19 | 42 |
| 104-90 | 90 | 117 | 105.5 | 117 | 108 | 83 | 19 | 43 |
| १०४-९५ | 95 | 122 | 110.5 | 122 | 108 | 83 | 19 | 43 |
| 104-100 | 100 | 127 | 115.5 | 127 | 108 | 83 | 19 | 43 |
| १०४-११० | 110 | 141 | 130.5 | 142 | 132 | 105 | 21 | 60 |
| 104-120 | 120 | 151 | 140.5 | 152 | 132 | 105 | 21 | 60 |
तकनीकी मापदंड
| तापमान | -30°C~+200°C |
| दबाव | ≤2Mp a |
| गति | ≤10m/s |
| मध्यम | जल |
सामग्री
| रोटरी रिंग |
SiC/VIT |
| स्थिर अंगूठी |
SiC/VIT |
| वसंत | SUS304/SUS316 |
| स्थिर सीट | SUS304/SUS316 |
| द्वितीयक मुहर |
Fkm/EPDM |
| रोटरी रिंग धारक | SUS304/SUS316 |
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
