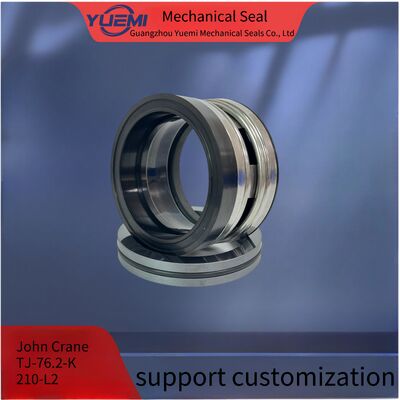

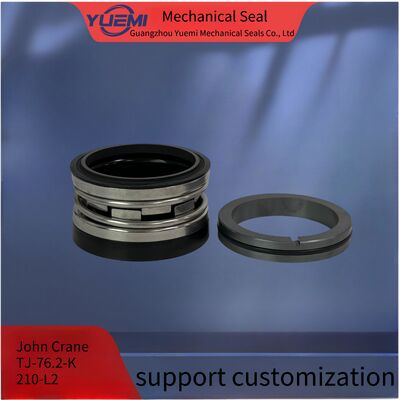

उत्पाद विवरण:
|
| tramark: | युमी | कार्य: | जॉन क्रेन जल पम्प |
|---|---|---|---|
| शाफ्ट परिधि: | टीजे-76.2-के | द्वितीयक सीलिंग: | एफकेएम कार एसआईसी एनबीआर |
| मानक या अमानक: | मानक यांत्रिक सील | प्रकार: | सिंगल स्प्रिंग |
| प्रमुखता देना: | सिलिकॉन कार्बाइड पानी पंप यांत्रिक सील,जॉन क्रेन मानक पानी पंप यांत्रिक सील,OEM सिलिकॉन कार्बाइड यांत्रिक सील |
||
YL 2100, AKA U4901 या INT, सेंट्रीफ्यूगल/वैक्यूम पंप, डुबकी मोटर, कंप्रेसर और डेसेलेरेटर के लिए मैकेनिकल सील
संरचनात्मक विशेषताएं:एकल अंत, संतुलित, स्वतंत्र घूर्णन दिशा, रबर बेलो, बेलो ट्रांसमिशन यांत्रिक सील।इस घटक सील एक कॉम्पैक्ट संरचना और अच्छी संगतता है और यह स्थापित करने के लिए आसान हैबेलो और स्प्रिंग सीलिंग फेस को दबाव मुआवजा प्रदान करते हैं। रबर बेलो डिजाइन रेडियल रनआउट को रोक सकता है ताकि घूर्णी अंगूठी की तैरने की क्षमता बढ़ जाए।
औद्योगिक मानक:DIN24250, ISO3069, GB6556, EN12756
आवेदन का दायरा:मुख्य रूप से अपकेंद्र पंप, वैक्यूम पंप, डुबकी मोटर, कंप्रेसर, हलचल उपकरण और सीवेज उपचार, रासायनिक इंजीनियरिंग, फार्मेसी के लिए decelerators में इस्तेमाल किया,कागज बनाने और खाद्य प्रसंस्करणयह घटक जॉन क्रेन के समान उत्पाद के विकल्प के रूप में कार्य कर सकता है।
| मॉडल | d1 ((मिमी) | d3 | d7 | 11 | 12 | 13 | 14 |
| 2100-10 | 10 | 20 | 21 | 5 | 15.2 | 27.7 | 35.2 |
| 2100-12 | 12 | 22 | 23 | 6 | 15.2 | 26.7 | 34.2 |
| 2100-14 | 14 | 24 | 25 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-15 | 15 | 25 | 26 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-16 | 16 | 26 | 27 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-18 | 18 | 32 | 33 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-20 | 20 | 34 | 35 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-22 | 22 | 36 | 37 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-24 | 24 | 38 | 39 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-25 | 25 | 39 | 40 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-28 | 28 | 42 | 43 | 6 | 26.2 | 36.7 | 44.2 |
| 2100-30 | 30 | 44 | 45 | 7 | 26.2 | 35.7 | 43.2 |
| 2100-32 | 32 | 46 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| 2100-33 | 33 | 47 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| 2100-35 | 35 | 49 | 50 | 8 | 26.2 | 34.7 | 47.2 |
| 2100-38 | 38 | 54 | 56 | 8 | 30.2 | 37.2 | 47.2 |
| 2100-40 | 40 | 56 | 58 | 8 | 30.2 | 37.2 | 47.2 |
| 2100-43 | 43 | 59 | 61 | 8 | 30.2 | 37.2 | 52.2 |
| 2100-45 | 45 | 61 | 63 | 8 | 30.2 | 37.2 | 52.2 |
| 2100-48 | 48 | 64 | 66 | 10 | 30.2 | 35.2 | 50.2 |
| 2100-50 | 50 | 66 | 70 | 10 | 30.2 | 37.7 | 50.2 |
| 2100-53 | 53 | 69 | 73 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-55 | 55 | 71 | 75 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-58 | 58 | 78 | 78 | 10 | 33.2 | 42.7 | 60.2 |
| 2100-60 | 60 | 80 | 80 | 12 | 33.2 | 40.7 | 58.2 |
| 2100-63 | 63 | 83 | 83 | 12 | 33.2 | 40.7 | 58.2 |
| 2100-65 | 65 | 85 | 85 | 12 | 33.2 | 40.7 | 68.2 |
| 2100-68 | 68 | 88 | 90 | 12 | 33.2 | 40.7 | 68.2 |
| 2100-70 | 70 | 90 | 92 | 12 | 33.2 | 48.2 | 68.2 |
| 2100-75 | 75 | 99 | 97 | 12 | 40.2 | 48.2 | 68.2 |
| 2100-80 | 80 | 104 | 105 | 14 | 40.2 | 47.7 | 77.7 |
| 2100-85 | 85 | 109 | 110 | 14 | 40.2 | 47.7 | 77.7 |
| 2100-90 | 90 | 114 | 115 | 14 | 40.2 | 52.7 | 77.7 |
| 2100-95 | 95 | 119 | 120 | 14 | 40.2 | 52.7 | 77.7 |
| 2100-100 | 100 | 124 | 125 | 14 | 40.2 | 52.7 | 77.7 |
तकनीकी मापदंड
| तापमान | -30°C~+200°C |
| दबाव | ≤2Mp a |
| गति | ≤10m/s |
| मध्यम | जल |
सामग्री
| रोटरी रिंग |
SiC/VIT |
| स्थिर अंगूठी |
SiC/VIT |
| वसंत | SUS304/SUS316 |
| स्थिर सीट | SUS304/SUS316 |
| द्वितीयक मुहर |
Fkm/EPDM |
| रोटरी रिंग धारक | SUS304/SUS316 |
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
