उत्पाद विवरण:
|
| tramark: | YM | शाफ्ट परिधि: | सीडीएलसी-12 मिमी |
|---|---|---|---|
| द्वितीयक सीलिंग: | सीए एसआईसी | कीवर्ड: | ग्रांडफोस मैकेनिकल सील के लिए |
| प्रकार: | Hqqe मैकेनिकल सील | ||
| प्रमुखता देना: | सीडीएमएफ मैकेनिकल शाफ्ट सील,12 मिमी यांत्रिक शाफ्ट सील,सीडीएमएफ मल्टी स्प्रिंग मैकेनिकल सील |
||

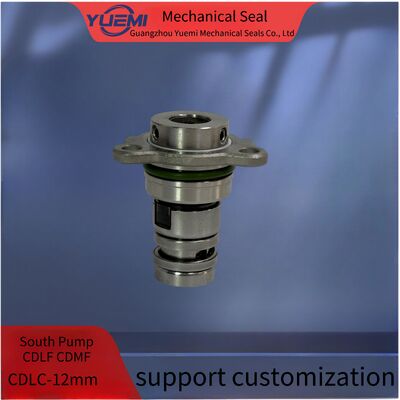

सीएनपी सीडीएलएफ सीडीएमएफ दक्षिण जल पंप स्टेनलेस स्टील वर्टिकल मल्टी स्टेज पंप मैकेनिकल सील सीडीएलसी-12 मिमी
आवेदन जल पंप मॉडल युग्मन तालिका
|
मॉडल |
पी | D | डी1 | डी2 | डी3 | L | L1 | L2 |
| सीआर-12 | 12 | 29 | 28.5 | 22.1 | 42 | 52.5 | 19 | 26.5 |
| सीआर-16 | 16 | 34 | 33.5 | 27 | 47 | 56 | 20 | 29 |
| सीआर-22 | 22 | 50 | / | 40.5 | / | 70.5 | 25.5 | 35 |
|
तापमान
|
-20oC से 200oC, इलास्टोमर पर निर्भर करता है
|
|
दबाव
|
25 बार तक
|
|
गति
|
20 मीटर/सेकंड तक
|
|
आकार
|
16mm, 22mm
|
|
चेहरा
|
कार्बन, SiC, TC
|
|
सीट
|
SiC, TC
|
|
ओ-रिंग
|
एनबीआर, ईपीडीएम, वीटोन, अफलास, कल्रेस, केमराज आदि।
|
|
वसंत
|
SS304, SS316
|
|
धातु के भाग
|
SS304, SS316
|
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
