उत्पाद विवरण:
|
| tramark: | युमी | कार्य: | सीएम पंप |
|---|---|---|---|
| शाफ्ट परिधि: | सीएम-16मिमी | कीवर्ड: | जीएलएफ पंप सील |
| प्रमुखता देना: | Grundfos 16 मिमी यांत्रिक सील,केन्द्रापसारक 16 मिमी यांत्रिक सील,ग्रांडफोस केन्द्रापसारक पंप शाफ्ट सील |
||

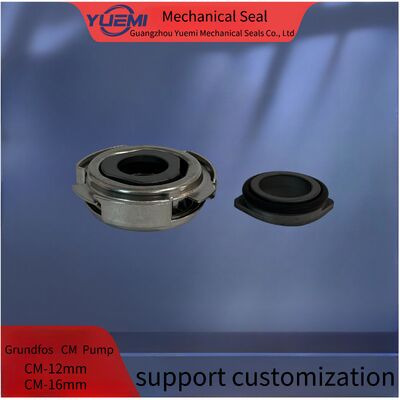

प्रकारःग्रंडफोस सीएम श्रृंखला के पंपों के लिए सूट
प्रतिस्थापन: एईएस एसओएस
तापमानः-20°C से +180°C
दबावः≤1.2Mpa
गति: ≤10m/s
सामग्री: ए.बी, क्यू1, क्यू2, पी, ई, वी, एफ, जी
इस सील में दो प्रकार के स्टेशनरी हैं, एक गोल है, यह GR-G11 है
एक और दीर्घवृत्त है, यह GR-G11-E है
|
पी (मिमी) |
डी1 | डी3 | टी |
| 12 | 22.5 | 48 | 23.6 |
| 16 | 27.0 | 48 | 23.6 |
| Grundfoss CM श्रृंखला पंपों के लिए सूट, प्रतिस्थापनःAES SOS | |
| तापमानः-20oC से 200oC, इलास्टोमर पर निर्भर करता है दबावः25 बार तक गतिः20 मीटर/सेकंड तक शाफ्ट का आकारः 12mm.16mm |
सामग्रीः चेहरा: कार्बन, SiC, TC सीटःSIC, TC ओ-रिंगःएनबीआर, ईपीडीएम, वीटोन, अफलास, कैलरेज़, केमेराज़ आदि। स्प्रिंगः SS304, SS316 धातु के भागः SS304, SS316 |
| इस मुहर में दो प्रकार के स्थिर हैं, एक गोल है, यह GR-G11 है, दूसरा दीर्घवृत्तीय है, यह GR-G11-E है। शाफ्ट आकार 12 मिमी कारतूस क्षैतिज पंप के लिए यांत्रिक सील CM1 CM3 CM5 शाफ्ट आकार 16 मिमी कारतूस क्षैतिज पंप के लिए यांत्रिक सील CM10 CM15 CM25 AES SOS को बदलने के लिए पंप ग्लफ कारतूस पंप के लिए मैकेनिकल सील Arie-Aqqe CM 12 CM 16 के लिए GrundfosS CM CME CMV पंप CM1 CM3 CM5 Grundfoss पंपः JP Ch8 Ch12 CRK (I) 2 CRK (I) 4 SPK1 SPK2 SPK4 SPK8 Cr2 Cr4 AQQE AQQV 96932392 |
|
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
