उत्पाद विवरण:
|

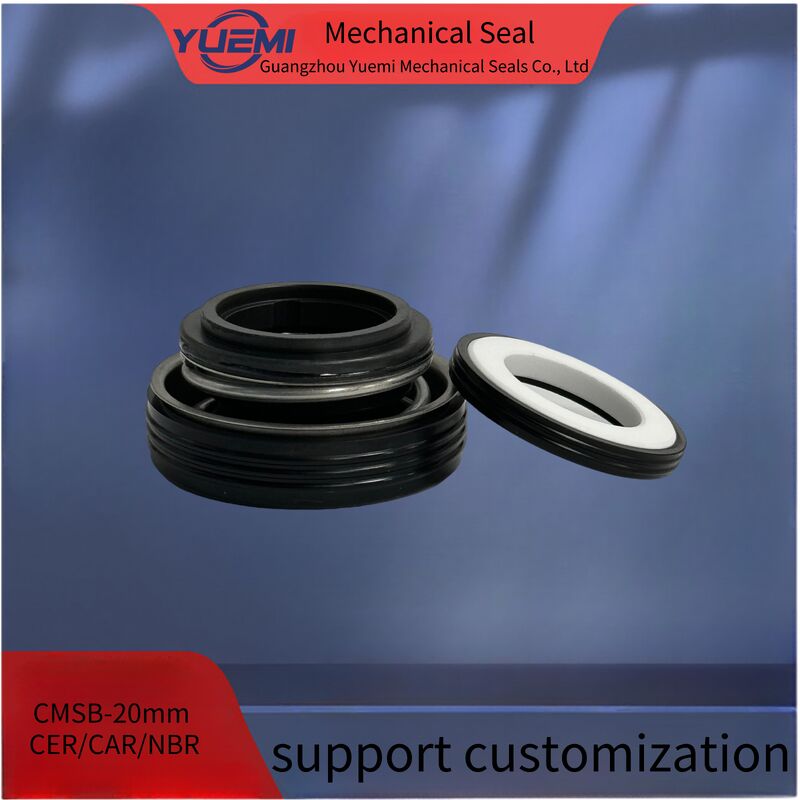

| tramark: | YUEMI-SB20mm | पंप: | कॉस्मेटिक इमल्सीफाइंग पॉट और स्टिरिंग पॉट |
|---|---|---|---|
| शाफ्ट परिधि: | एसबी-20 मिमी | द्वितीयक सीलिंग: | एनबीआर कार सीई |
| प्रकार: | एकल स्प्रिंगमैकेनिकल सील | ||
| प्रमुखता देना: | एनबीआर पानी पंप यांत्रिक सील,सीई पानी पंप यांत्रिक सील,कार पानी पंप यांत्रिक सील |
||
| ओ-रिंग मैकेनिकल सील | |
तापमानः -30oC से 200oC, इलास्टोमर पर निर्भर करता है दबावः 5 बार तक गतिः 15 मीटर/सेकंड तक अंत खेल/अक्षीय फ्लोटिंग अनुमतियांः ±0.1 मिमी आकारः 10 से 30 मिमी | स्थिर अंगूठी: प्लास्टिक कार्बन, कार्बन, सिरेमिक रोटरी रिंगः सिरेमिक, सिलिकॉन कार्बाइड माध्यमिक: एनबीआर/ईपीडीएम/एफकेएम |
| एसबी-10 | 11.0 | 27.0 | 23.0 | 10.5 | 7.1 | 4.0 |
| एसबी-12 | 14.0 | 32.0 | 25.0 | 10.2 | 8.5 | 5.0 |
| एसबी-16 | 18.0 | 41.0 | 31.0 | 11.8 | 9.5 | 5.0 |
| एसबी-16ए | 18.0 | 41.0 | 35.0 | 16.5 | 06 | 9.0 |
| एसबी-17 | 18.5 | 35.0 | 30.0 | 16.0 | 7.5 | 6.0 |
| एसबी-20 | 21.0 | 45.0 | 35.0 | 11.0 | 11.0 | 5.0 |
| एसबी-25 | 26.4 | 52.0 | 41.3 | 19.0 | 11.5 | 11.0 |
| एसबी-30 | 31.0 | 58.0 | 48.0 | 16.5 | 12.0 | 8.5 |
तकनीकी मापदंड
| तापमान | -30°C~+180°C |
| दबाव | ≤0.8Mp a |
| गति | ≤12m/s |
| मध्यम | रासायनिक कच्चे माल |
सामग्री
| रोटरी रिंग | SIC CAR CE |
| स्थिर अंगूठी | SIC CAR CE |
| वसंत | SUS304/SUS316 |
| स्थिर सीट | SUS304/SUS316 |
| द्वितीयक मुहर | Fkm/EPDM |
| रोटरी रिंग धारक | SUS304/SUS316 |
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
