उत्पाद विवरण:
|
| tramark: | युमी | कार्य: | इबारा पंप |
|---|---|---|---|
| समर्थन: | गैर-मानक अनुकूलन | शाफ्ट परिधि: | इबारा-16मिमी |
| प्रदर्शन: | घिसाव और संक्षारण | शैली: | सिंगल स्प्रिंग |
| प्रमुखता देना: | 20 मिमी ईबारा मैकेनिकल सील,16 मिमी ईबरा मैकेनिकल सील,संतुलित ईबारा पंप यांत्रिक सील |
||

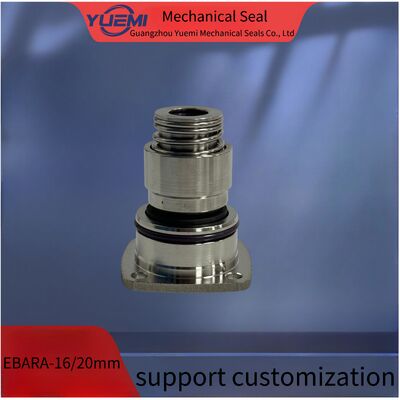

ईवीएमएस, ईवीएमएसजी श्रृंखला पंपों के लिए ईबीएआरए 25 मिमी यांत्रिक सील
सामग्रीःSIC/SIC/Fkm/304
शाफ्ट का आकारः 12 मिमी 16 मिमी 25 मिमी
अन्य Ebara श्रृंखला पंपों के लिए यांत्रिक सील उपलब्ध हैंः
पंप मॉडलः
JES - JE, JESX - JEX/AGA - AGC/CD, CDX, 2CDX/DWO, DWC/CM ((A-B-C-D) - CMR, CDA
PRA - PRN/SWS - SWT/COMPACT/MATRIX/CVM/MULTIGO/HVM/EVMG, EVM, EVML/
3M सीरीज, 3S सीरीज, 3P सीरीज, 3PF सीरीज/3LM सीरीज, 3LS सीरीज, 3LP सीरीज, 3LPF सीरीज
3डी सीरीज, 3डी सीरीज, 3डीपी सीरीज/एमडी, एसबी3, विजेता 4एन, 4बीएचएस, आईड्रोगो
SF6, 6BHE(L), 8BHE(L) /OPTIMA, बेस्ट वन - बेस्ट वन VOX/बेस्ट 2-5, RIGHT/DW - DW VOX
DS-DSF, DVS, DML-DMLV, DMLF-DMLVF, DL (W/C), DRD, EBAMIX, DRS/DUMPER (L)
डी टैंक, बेस्ट बॉक्स, SANIRELEV 11&22/Ego, ईगो टी, ईगो ईआर, ईगो बी/एमआर बी/एमआर एस/एलपीएस/एलआईएनई, एलिन, एलपीसी, एलपीसीडी
तकनीकी मापदंड
| तापमान | -30°C~+180°C |
| दबाव | ≤2Mp a |
| गति | ≤12m/s |
| मध्यम | रासायनिक कच्चे माल |
सामग्री
| रोटरी रिंग | एसआईसी कार सीई टीसी |
| स्थिर अंगूठी |
एसआईसी कार सीई टीसी |
| वसंत | SUS304/SUS316 |
| स्थिर सीट | SUS304/SUS316 |
| द्वितीयक मुहर |
Fkm/EPDM |
| रोटरी रिंग धारक | SUS304/SUS316 |
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
