उत्पाद विवरण:
|
| संरचना: | शंक्वाकार वसंत | शाफ्ट परिधि: | 10 मिमी-40 मिमी |
|---|---|---|---|
| प्रतिस्थापन: | बीटी-एफएन सीरीज रिप्लेसमेंट टाइप करें | समर्थन: | OEM/ODM |
| प्रमुखता देना: | 40 मिमी श्रृंखला यांत्रिक सील,ओ-रिंग सील यांत्रिक सील,Bt-Ar मैकेनिकल सील |
||
तेजी से वितरण के लिए तैयार स्टॉक सील
प्रतिस्पर्धी मूल्य के साथ उत्कृष्ट गुणवत्ता प्रदान करता है

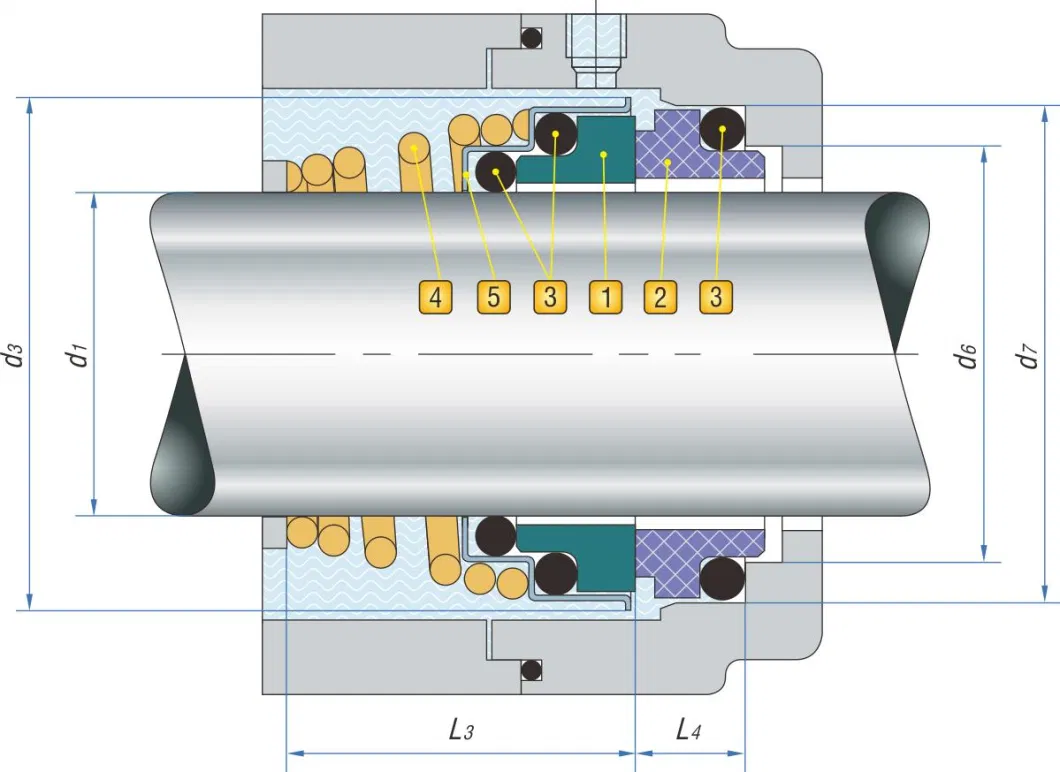

आवेदन जल पंप मॉडल युग्मन तालिका
| मॉडल | d1 ((मिमी) | d, | पी | 11 | 13 |
|
155-10 155-11 155-12 155-13 155-14 १५५-१५ 155-16 155-17 155-18 155-19 १५५-२० 155-21 |
10 11 12 13 14 15 16 17 18 19 20 21 |
20.0 22.0 22.0 25.0 25.0 29.0 29.0 29.0 33.0 33.0 33.0 38.0 |
18.1 20.6 20.6 23.1 23.1 26.9 26.9 26.9 30.9 30.9 30.9 35.4 |
20.5 23.5 23.5 28.0 28.0 30.0 30.0 30.0 32.0 33.0 33.0 33.0 |
5.5 5.5 5.5 6.0 6.0 7.0 7.0 7.0 8.0 8.0 8.0 8.0 |
·स्प्रिंग और अन्य भागों ((SUS304/SUS316)
| मॉडल | d1 ((मिमी) | d3 | d: | 11 | b |
|
155-22 155-23 155-24 155-25 155-28 155-29 155-30 १५५-३२ १५५-३३ १५५-३५ १५५-३८ १५५-४० |
22 23 24 25 28 29 30 32 33 35 38 40 |
38.0 38.0 38.0 40.0 46.0 46.0 46.0 46.0 50.0 50.0 60.5 60.5 |
35.4 35.4 35.4 38.2 43.3 43.3 43.3 43.3 53.5 53.5 60.5 60.5 |
33.0 35.0 35.0 35.5 39.0 39.0 39.0 39.0 50.5 50.5 50.5 50.5 |
8.0 8.0 8.0 8.5 9.0 9.0 9.0 9.0 11.5 11.5 11.5 11.5 |

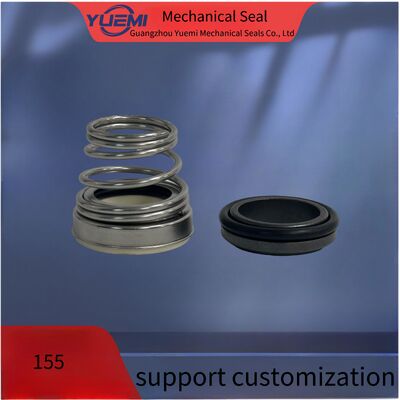

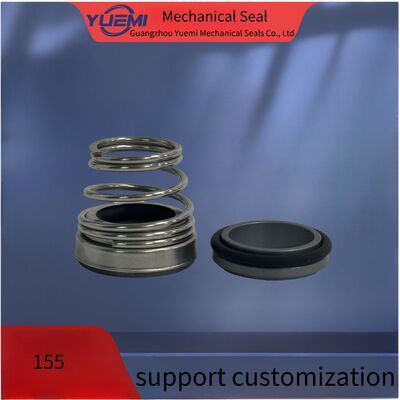

यांत्रिक सील प्रकार YM155 के साथ शंकु spring और O-ring pusher निर्माण, स्टैम्पिंग द्वारा निर्मित धातु भागों.प्रतिस्पर्धी मूल्य और आवेदन की विस्तृत श्रृंखला YM155 एक बड़े पैमाने पर उत्पादन मुहर बना दिया है.
तकनीकी मापदंड
| तापमान | -30°C~+200°C |
| दबाव | ≤1.2Mp a |
| गति | ≤10m/s |
| मध्यम | अपशिष्ट जल |
सामग्री
| रोटरी रिंग | एसआईसी कार |
| स्थिर अंगूठी |
एसआईसी कार |
| वसंत | SUS304/SUS316 |
| स्थिर सीट | SUS304/SUS316 |
| द्वितीयक मुहर |
Fkm/EPDM |
| रोटरी रिंग धारक | SUS304/SUS316 |
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
