उत्पाद विवरण:
|
| tramark: | युमी | पंप: | ग्रंडफोस पंप |
|---|---|---|---|
| कार्य: | सीवेज पम्प | प्रयोग: | असंतुलित |
| शाफ्ट परिधि: | सीडीएल-12/16 | द्वितीयक सीलिंग: | विटन |
| मानक या अमानक: | मानक | कीवर्ड: | पंप सील |
| प्रकार: | सिंगल स्प्रिंग | शैली: | यांत्रिक मुहर |
| प्रमुखता देना: | सीडीएलके सीएनपी मैकेनिकल सील,WSF14 CNP मैकेनिकल सील,WSF14 स्प्लिट मैकेनिकल सील |
||

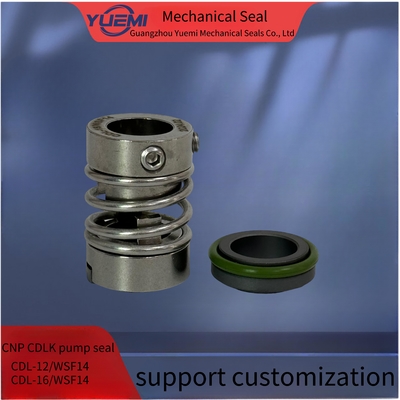

CNP CDLK आक्रामक बहु-चरण पंप यांत्रिक सील विभाजन प्रकार CDL-12/WSF14 CDL-16/WBF14 मूल मूल उत्पाद
YUEMI CDL CR2/4, CRK2/4, SPK2/4, CNP-CDLCDLKICDLKF-1/2/314 पंप,CDLK/F-8/12/16/20 के लिए है।
पंप
और हमारी मुहर मूल की जगह ले सकती है।
हमारी मुहरें उच्च योग्य हैं क्योंकि हम DIN24960, ISO3069, EN12756, AP1628 मानकों का सख्ती से पालन करते हैं।
यदि सील आप की जरूरत नहीं है, तो हमसे संपर्क करें और हमें अपने पंप मॉडल या ड्राइंग, सामग्री, शाफ्ट के बारे में सूचित करें
उद्धरण के लिए आकार।
मैं आपको सलाह दूँगा और आपको इसके अनुरूप प्रस्ताव दूँगा
यांत्रिक सील।
अनुकूलित उत्पादों और OEM का स्वागत है
हम फैक्ट्री मूल्य, उच्च गुणवत्ता, तेजी से वितरण और सर्वोत्तम सेवाएं प्रदान करते हैं।
तकनीकी मापदंड
| तापमान | -30°C~+200°C |
| दबाव | ≤1.2Mp a |
| गति | ≤10m/s |
| मध्यम | अपशिष्ट जल |
सामग्री
| रोटरी रिंग | एसआईसी कार |
| स्थिर अंगूठी |
एसआईसी कार |
| वसंत | SUS304/SUS316 |
| स्थिर सीट | SUS304/SUS316 |
| द्वितीयक मुहर |
Fkm/EPDM |
| रोटरी रिंग धारक | SUS304/SUS316 |
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
हम ईमानदारी से ग्राहकों के साथ उच्च गुणवत्ता वाले उत्पादों की आपूर्ति करने के लिए सहयोग करना चाहते हैं और हम एक लंबे समय तक चलने वाले सहयोग संबंधों को स्थापित करने में विश्वास करते हैं जो सफलता की कुंजी है
