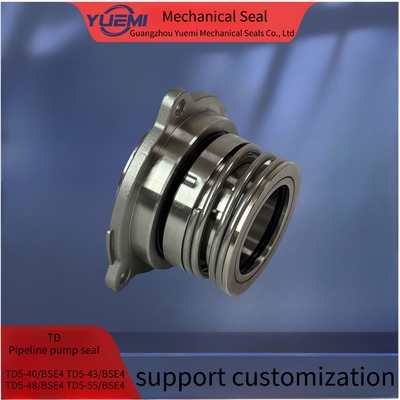

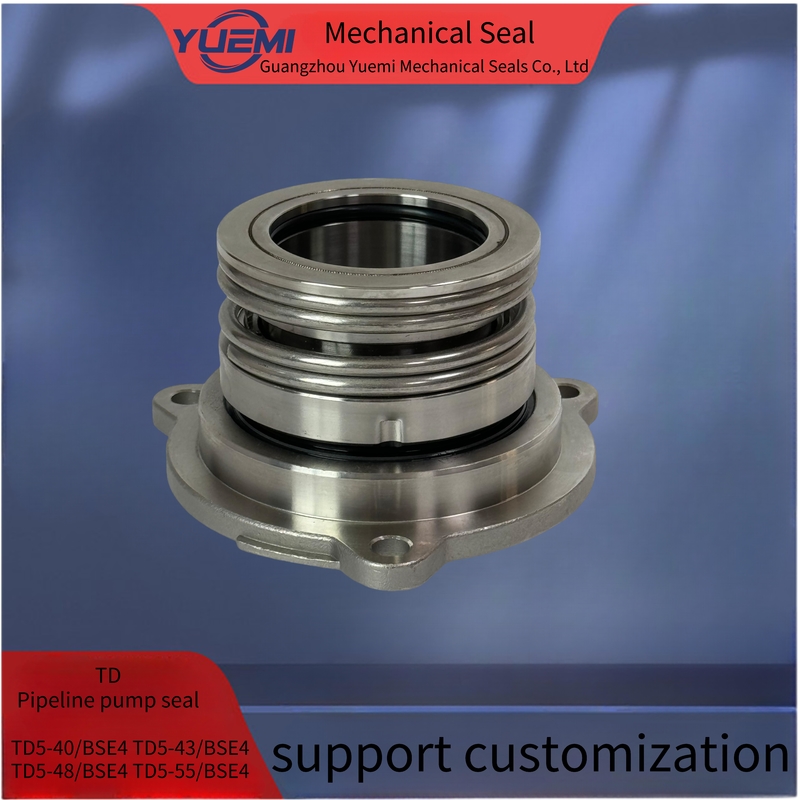

कस्टम 16mm CNP पंप मैकेनिकल सील पैकेज TD5-40/43/48/55/BSE4
CNP TD सेंट्रल एयर कंडीशनिंग पाइपलाइन सर्कुलेटिंग वाटर पंप मैकेनिकल सील पैकेज TD5-40/43/48/55/BSE4
तकनीकी पैरामीटर
| पैरामीटर |
विनिर्देश |
| तापमान |
-30℃ ~ +200℃ |
| दबाव |
≤1.2 MPa |
| गति |
≤10 m/s |
| माध्यम |
सीवेज |
सामग्री
| घटक |
सामग्री |
| रोटरी रिंग |
TC/VIT |
| स्थिर रिंग |
TC/VIT |
| स्प्रिंग |
SUS304/SUS316 |
| स्थिर सीट |
SUS304/SUS316 |
| द्वितीयक सील |
FKM/EPDM |
| रोटरी रिंग होल्डर |
SUS304/SUS316 |
तैयारी की आवश्यकताएं
- शाफ्ट बाहरी व्यास सहनशीलता: ±0.05mm
- शाफ्ट रन आउट: <0.1mm
- शाफ्ट एंड फ्लोट: <0.13mm
- ओ-रिंग पर शाफ्ट पर कोई तेज किनारे नहीं
महत्वपूर्ण नोट: स्थापना के दौरान, ओ-रिंग को खरोंचें या नुकसान न पहुंचाएं। यदि कोई घटक क्षतिग्रस्त हो जाता है, तो कृपया प्रतिस्थापन के लिए हमसे संपर्क करें।
स्थापना निर्देश
पूर्ण कार्ट्रिज सील को बिक्री से पहले साफ किया जाता है और रिसाव की जांच पास की जाती है। क्षति से बचने के लिए, स्थापना से पहले भागों को फिर से अलग और साफ न करें।
फिटिंग विनिर्देश
सील और शाफ्ट के बीच फिटिंग भत्ता dl h6 0.8 है। शाफ्ट के अंत में एक अग्रणी किनारा होना चाहिए। स्क्रू की स्थिति पर शाफ्ट का बाहरी व्यास स्क्रू के अत्यधिक कसने का विरोध करने के लिए 01 0.2mm छोटा होना चाहिए। शाफ्ट को तेल से चिकना करें।
स्थापना चरण
- कार्ट्रिज सील को पंप चैंबर में रखें
- फ्लैंज के चार स्क्रू बोल्ट को कसें, यह सुनिश्चित करते हुए कि माध्यम शीर्ष स्थिति में "G" छेद में प्रवेश करे
- चार सेट स्क्रू को कसें और शाफ्ट पर शाफ्ट स्लीव को स्थिति में रखें
- चार गेज प्लेटों को हटा दें (भविष्य की स्थापना और जुदाई के लिए रखें)
- माध्यम लीड-इन पाइप को "G" छेद से कनेक्ट करें ताकि पंप संचालन के दौरान घर्षण गर्मी को दूर किया जा सके और सील चैंबर को फ्लश किया जा सके
स्थापना के बाद की जांच: पूर्ण स्थापना के बाद, रोटेशन की जांच के लिए शाफ्ट को हाथ से घुमाएं। यदि शाफ्ट सुचारू रूप से नहीं घूमता है, तो सील को अनुचित तरीके से स्थापित किया गया है।
