उत्पाद विवरण:
|
| tramark: | युमी | पंप: | टीडी पंप |
|---|---|---|---|
| कार्य: | सीवेज पम्प | प्रयोग: | मानक |
| शाफ्ट परिधि: | टीडी-32मिमी टीडी-40मिमी | प्रकार: | संतुलित |
| प्रमुखता देना: | TD-32 CNP मैकेनिकल सील,TD-40 CNP मैकेनिकल सील,टीडी-32 यांत्रिक सील पंप |
||
उत्पाद का वर्णन

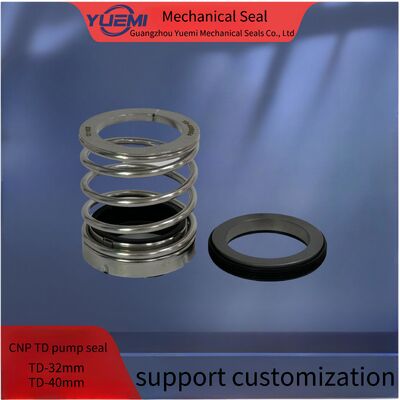

टीडी-28 टीडी-32 टीडी-40 /बीएसई4/बीएसएफ4 सीएनपी पंपों के लिए यांत्रिक सील टीडी श्रृंखला केन्द्रापसारक पाइप गर्म पानी पंपों के लिए
| नाम | टीडी पंप के लिए कस्टम मैकेनिकल सील प्रकार विशेष |
| मॉडल | Td पंप उपयोग |
| आकार | 28,32,40 |
| आवेदन | पंप |
| सामग्री | CA/CE/SIC/TC/NBR/EPDM/V/S.S/SUS304/SUS316 |
| प्रमाणपत्र |
**IS09001 **सीक्यूसी **एसजीएस ** CNAS |
तकनीकी मापदंड
| तापमान | -30°C~+200°C |
| दबाव | ≤1.2Mp a |
| गति | ≤10m/s |
| मध्यम | अपशिष्ट जल |
सामग्री
| रोटरी रिंग |
SiC/VIT |
| स्थिर अंगूठी |
SiC/VIT |
| वसंत | SUS304/SUS316 |
| स्थिर सीट | SUS304/SUS316 |
| द्वितीयक मुहर |
Fkm/EPDM |
| रोटरी रिंग धारक | SUS304/SUS316 |
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
