उत्पाद विवरण:
|
| tramark: | युमी | पंप: | HQQE Grundfos पंप |
|---|---|---|---|
| प्रयोग: | असंतुलित | शाफ्ट परिधि: | 16 मिमी |
| द्वितीयक सीलिंग: | विटन | मानक या अमानक: | मानक |
| प्रमुखता देना: | मुख्यालय Grundfos पंप यांत्रिक सील,96511845 Grundfos पंप मैकेनिकल सील,96511845 hqqe मैकेनिकल सील |
||

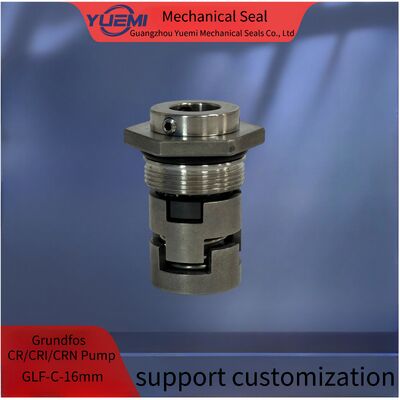

HQQE वर्टिकल ग्रांडफोस पंप मैकेनिकल सील GLF-C-16mm 96511845
आवेदन जल पंप मॉडल युग्मन तालिका
तकनीकी मापदंड
| तापमान | -30°C~+200°C |
| दबाव | ≤1.2Mp a |
| गति | ≤10m/s |
| मध्यम | एसिड, क्षार, मध्यम क्षारीय तरल से कम |
सामग्री
| रोटरी रिंग |
SiC/VIT |
| स्थिर अंगूठी |
कार्बन/सीआईसी/टीसी |
| वसंत | SUS304/SUS316 |
| स्थिर सीट | SUS304/SUS316 |
| द्वितीयक मुहर |
विटोन |
| रोटरी रिंग धारक | SUS304/SUS316 |
यह उत्पाद स्टॉक में है, भुगतान सत्यापित होने के बाद हम उन्हें तुरंत भेज सकते हैं।
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
