उत्पाद विवरण:
|
| पंप: | ग्रंडफोस पंप | शाफ्ट परिधि: | 12मिमी 16मिमी |
|---|---|---|---|
| द्वितीयक सीलिंग: | एनबीआर/ईपीडीएम/विटन | सामग्री: | कार्बन, सिरेमिक, एनबीआर |
| उत्पत्ति: | गुआंगज़ौ, चीन | स्थापना: | स्थापित करने में आसान |
| प्रमुखता देना: | 10k27 Grundfos पंप मैकेनिकल सील,G3 Grundfos पंप मैकेनिकल सील,16 मिमी 10k27 यांत्रिक सील |
||

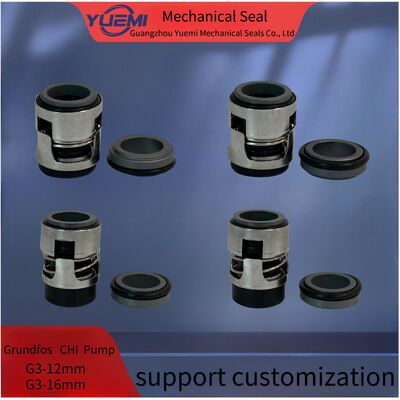

10k27 Grundfos पंप मैकेनिकल सील G3-12mm CHI 2/4 G3-16mm
मैकेनिकल शाफ्ट सील किट BQQEBUBE 12mm के लिए TP NP पनडुब्बी पंप
व्यापक रूप से CH,CHI,CHE,CRK,SPK,TP,AP श्रृंखला पंप में प्रयोग किया जाता है
सीआर, सीआरएन, एनके, टीपी श्रृंखला पंप
LM(D)/LP(D),NM/NP,DNM श्रृंखला पंप
और हमारी मुहर मूल की जगह ले सकती है।
हमारी मुहरें उच्च योग्य हैं क्योंकि हम DIN24960.ISO3069,EN12756.AP1628 मानकों का सख्ती से पालन करते हैं।
यदि सील आपकी आवश्यकता नहीं है, तो हमसे संपर्क करें और हमें उद्धरण के लिए अपने पंप मॉडल या ड्राइंग, सामग्री, शाफ्ट आकार के बारे में बताएं।
मैं आपको सलाह दूँगा और आपको इसके अनुरूप प्रस्ताव दूँगा
यांत्रिक सील।
अनुकूलित उत्पादों और OEM का स्वागत है।
हम फैक्ट्री मूल्य, उच्च गुणवत्ता, तेजी से वितरण और सर्वोत्तम सेवाएं प्रदान करते हैं।
आवेदन जल पंप मॉडल युग्मन तालिका
|
सील का आकार d(mm) |
d3 | d6 | d7 | 11 | 13 |
|
12 16 |
22 26 |
19 23 |
23 27 |
39.0 39.0 |
7.6 8.7 |
तकनीकी मापदंड
| तापमान | -30°C~+150°C |
| दबाव | ≤0.3Mp a |
| गति | ≤4500r/मिमी |
| मध्यम | स्वच्छ जल |
सामग्री
| रोटरी रिंग |
SiC/TC |
| स्थिर अंगूठी |
कार्बन/सीआईसी/टीसी |
| वसंत | SUS304/SUS316 |
| स्थिर सीट | SUS304/SUS316 |
| द्वितीयक मुहर |
NBR/EPDM/Fkm |
| रोटरी रिंग धारक | SUS304/SUS316 |
तैयारी:
1. शाफ्ट बाहरी व्यास सहिष्णुता के भीतर है +-0.05 मिमी
2. शाफ्ट बाहर चला <0.1 मिमी
3. शाफ्ट अंत फ्लोट <0.13 मिमी
4, ओ रिंग पर शाफ्ट पर कोई तेज किनारों
नोटः
स्थापना के दौरान,ओ रिंग को खरोंच या क्षति न करें. यदि कुछ क्षतिग्रस्त है, तो कृपया एक नया बदलने के लिए हमसे संपर्क करें.
संरचनाओं में स्थापना:
1. कारतूस सील का पूरा सेट साफ किया जाता है और बिक्री से पहले लीक की जांच पूरी तरह से पास कर ली जाती है।
2 सील और शाफ्ट के बीच फिटिंग अनुदान dl h6 0 है।8,और शाफ्ट के अंत में अग्रणी-इंज होना चाहिए. स्क्रू की स्थिति में शाफ्ट का बाहरी व्यास 0.2 मिमी छोटा होना चाहिए,स्क्रू को अधिक कसने का विरोध करना। शाफ्ट को तेल से चिकना करें
3कारतूस सील को पंप कक्ष में रखें, फिरः
A: फ्लैंज के चार स्क्रू बोल्टों को कसकर,उच्च स्थान पर छेद"G" में माध्यम का नेतृत्व सुनिश्चित करना
B: चार सेट स्क्रू को कसकर और शाफ्ट के आस्तीन को शाफ्ट पर रखें।
C: चार गेज प्लेटें निकालें.कृपया उन्हें रखें और वे भविष्य की स्थापना और उपयोग में उपयोग किए जाएंगे
विघटित।
D: घर्षण गर्मी को दूर करने के लिए मध्यम lead_in पाइप को छेद"G" से कनेक्ट करें और
पंप चल रहा है जब सील कक्ष फ्लशिंग।
नोटः
स्थापना को पूरा करने के लिए, वह घुमाव की जांच के लिए शाफ्ट को हाथ से घुमाता है, और यदि वह सुचारू रूप से घुमा नहीं सकता है, तो सील को गलत तरीके से स्थापित किया गया था।
